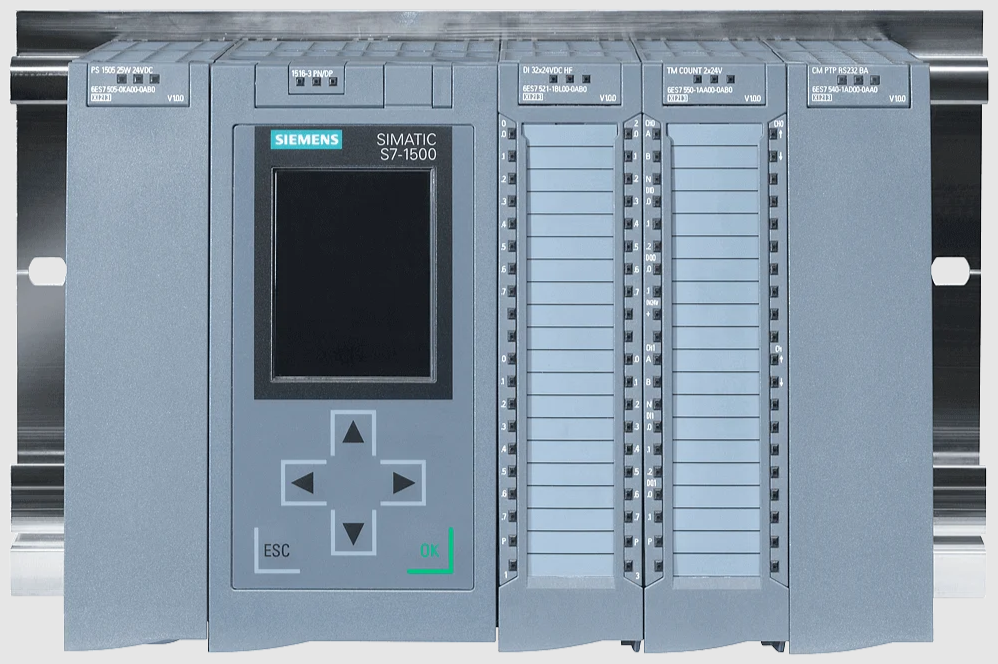

Siemens Simatic S7-1500

Siemens Simatic S7-1500

Семейство программируемых логических контроллеров концерна Siemens AG из семейства систем автоматизации SIMATIC S7. Предназначено для построения распределённых систем автоматизации средней и высокой степени сложности.

Основные характеристики:

- Модульная конструкция. В составе системы могут использоваться центральные процессоры (CPU), сигнальные модули (SM) для ввода/вывода дискретных и аналоговых сигналов, технологические модули (TM) для скоростного счёта, позиционирования и

другие, а также коммуникационные модули и процессоры (CM/CP) для подключения к промышленным сетям.

- Интерфейсы связи. Встроенные интерфейсы PROFINET и PROFIBUS в зависимости от модели CPU. Поддержка промышленных сетей PROFINET IO и PROFIBUS DP, возможность обмена данными через WAN и LAN, доступ к производственным данным через интернет и интранет.

- Производительность. Время выполнения битовой операции зависит от модели CPU: например, у CPU 1511-1 PN — 60 нс, у CPU 1513-1 PN — 40 нс, у CPU 1515-2 PN — 30 нс и т. д..

- Память. Объём рабочей памяти (RAM) варьируется в зависимости от модели CPU. Например, у CPU 1511-1 PN — 150 КБ для программы и 1 МБ для данных, у CPU 1513-1 PN — 300 КБ для программы и 1,5 МБ для данных.

- Питание. Номинальное напряжение — 24 В DC. Допустимые отклонения в статических режимах — 19,2–28,8 В, в динамических — 18,5–30,2 В.

- Степень защиты. IP20 по стандарту IEC 60529.

- Диапазон рабочих температур. При горизонтальной установке — 0…+60 °C (при 50 °C дисплей отключается), при вертикальной установке — 0…+40 °C (при 40 °C дисплей отключается).

- Относительная влажность. 5–95%, без конденсата.

- Атмосферное давление. 1080–795 гПа (от −1000 до +2000 м над уровнем моря).

Особенности:

- Изохронный режим. Синхронизация процессов сбора данных, их передачи и выполнения программы в рамках одного цикла сети PROFIBUS или PROFINET с постоянным временем цикла шины.

- Встроенные технологические функции. Поддержка управления перемещением, ПИД-регулирования, высокоскоростного счёта, позиционирования и других задач.

- Диагностика. Расширенный набор функций трассировки для всех переменных CPU, поддержка широкого спектра диагностических функций.

- Безопасность. Парольная защита программ и данных пользователя, концепция 4-уровневой идентификации пользователей.

- Программное обеспечение. Поддержка STEP 7 Professional (TIA Portal) для разработки проектов, конфигурирования сетей и управления системой.

- Встроенный веб-сервер. Обеспечивает простой доступ к производственным данным и параметрам конфигурации через стандартный веб-браузер.
