DCN CS6510-48S6Q-HI (R3)

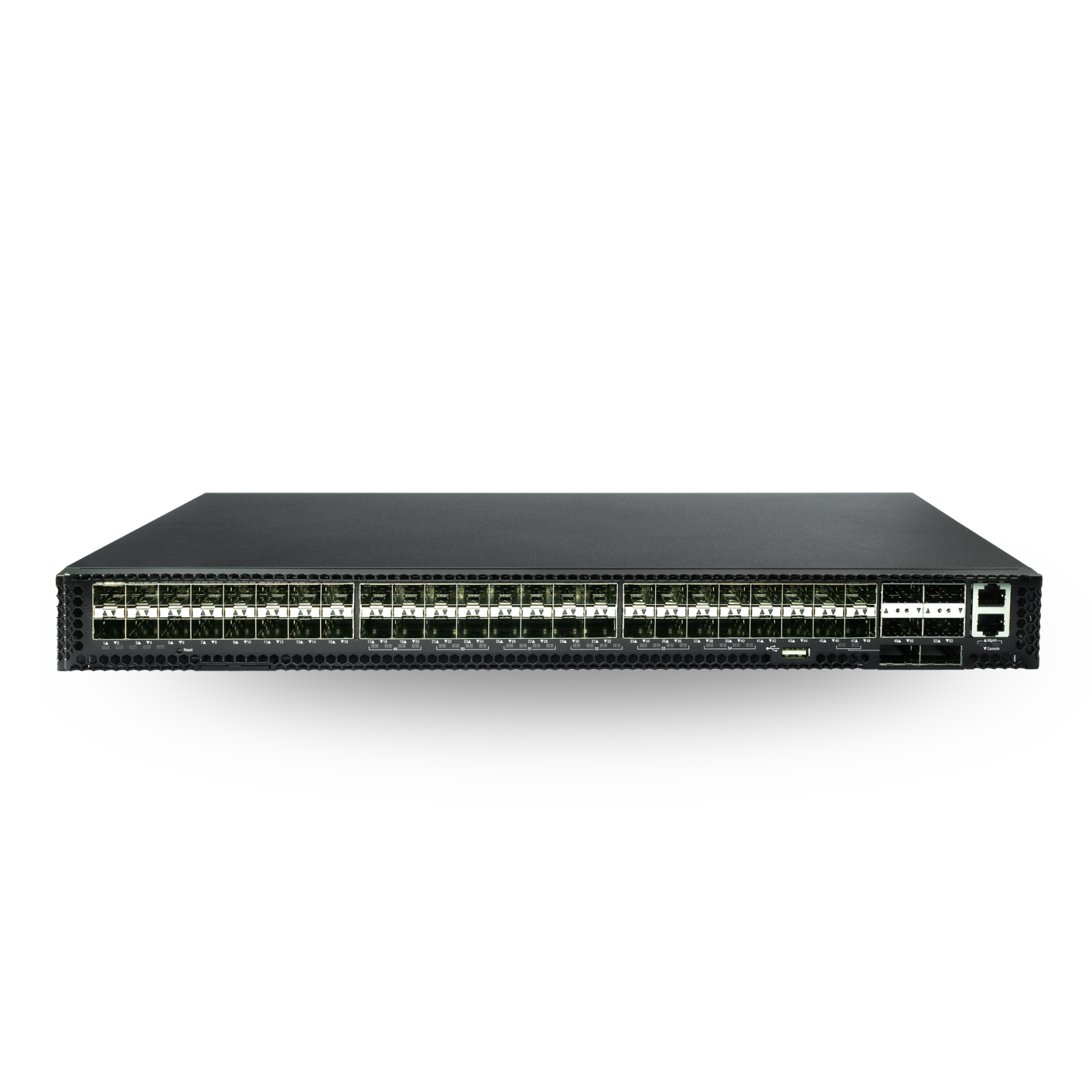

Сетевой коммутатор DCN CS6510-48S6Q-HI (R3) 40G Datacenter Switch V18

CS6510-48S6Q-HI (R3) — это управляемое устройство уровня L3+, разработанное для современных центров обработки данных и крупных корпоративных сетей. Индекс (R3) указывает на третью ревизию аппаратной части, в которой особое внимание уделено отказоустойчивости и возможности горячей замены ключевых компонентов. Коммутатор обеспечивает высокую плотность портов 10G с мощными аплинками 40G, поддерживая передачу данных на полной скорости портов без блокировок.

Габариты и физические параметры

Устройство выполнено в компактном форм-факторе 1U для установки в стандартную телекоммуникационную стойку.

• Ширина: 433,8 мм.
• Высота: 44 мм (1U).
• Глубина: 550 мм.
• Охлаждение: Активная система с 5 модульными вентиляторами (схема резервирования 4+1) и возможностью регулировки направления воздушного потока (Front-to-Back или Back-to-Front).

Основные характеристики

• Порты: 48 портов 10G SFP+ и 6 высокоскоростных портов 40G QSFP+.
• Управление: Консольный порт RJ45, выделенный порт управления Ethernet 10/100/1000 Мбит/с и порт USB 2.0 для работы с конфигурациями и ПО.
• Производительность: Коммутационная матрица обладает пропускной способностью 1440 Гбит/с, а скорость пересылки пакетов составляет 1071 млн пакетов в секунду (Mpps).
• Таблицы и ресурсы: Гибкая архитектура UFT позволяет настраивать размер таблиц под нужды сети: до 96K MAC-адресов в стандартном режиме (или до 288K в режиме моста) и до 128K записей в таблице маршрутизации L3.

Ключевые особенности

• Высокая отказоустойчивость: Поддержка двух модульных блоков питания переменного тока (схема 1+1) и системы Dual Image, которая позволяет загрузить резервную прошивку в случае повреждения основной.
• Стекирование VSF: Технология Virtual Switch Framework (VSF-HA) объединяет несколько физических устройств в одно логическое, упрощая управление и обеспечивая непрерывность работы сети при сбоях.
• Расширенный функционал L3: Полная поддержка протоколов BGP, OSPFv2/v3, IS-IS, PIM-SM/SSM и статической маршрутизации для IPv4 и IPv6.
• Программируемость (SDN): Совместимость с OpenFlow для интеграции в программно-определяемые инфраструктуры.

Область применения

Коммутатор оптимально подходит для следующих сценариев:

1. Доступ к серверам (ToR): В облачных ЦОД для подключения серверных стоек на скорости 10 Гбит/с с аплинками 40 Гбит/с.
2. Ядро малых и средних ЦОД: Выполнение функций центрального коммутатора в небольших инфраструктурах.
3. Агрегация в кампусных сетях: Использование в качестве мощного узла агрегации трафика в крупных офисных или учебных сетях благодаря высокой надежности и производительности.
4. Сети провайдеров (ISP): Применение в сетях операторов связи для предоставления высокоскоростных каналов доступа.
